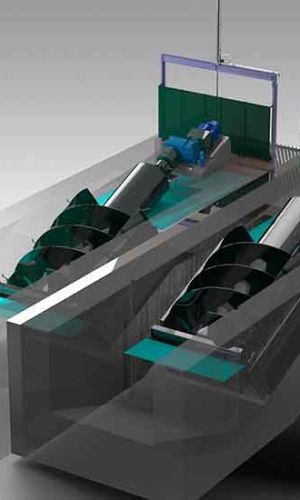

Principe de fonctionnement et domaine d’application
La vis d’Archimède fonctionne en rotation lente sous l’effet du débit gravitaire. L’eau remplit les spires, générant un couple mécanique qui entraîne la rotation de la vis produisant une énergie mécanique transmise à un générateur via un multiplicateur de vitesse.
La masse d'eau s'écoulant entre les pas de la vis reste à la pression atmosphérique. Les anguilles ou autres espèces migratrices peuvent ainsi dévaler l'ouvrage par la turbine sans risque de coupure, de pincement ou de blast. Au-delà des avantages environnementaux, les vis hydrodynamiques se distinguent également par leur capacité à fonctionner en étiage comme en crue.
La plage d’utilisation couvre généralement des chutes de 1 à 10 m et des débits de 0,2 à 15 m³/s selon le dimensionnement retenu. La faible vitesse de rotation, de l’ordre de 20 tr/min, limite les contraintes mécaniques et favorise la longévité des composants.
Le dimensionnement hydraulique intègre débit réservé, variations saisonnières et contraintes d’intégration au génie civil existant.
Paramètres techniques de dimensionnement
- Hauteur de chute nette (H)
- Débit exploitable (Q)
- Diamètre et pas de vis
- Angle d’inclinaison
- Vitesse de rotation
- Interface générateur / multiplicateur

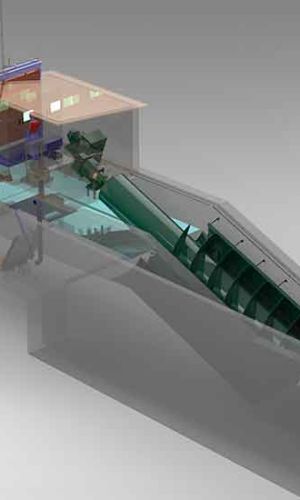

Performance énergétique et rentabilité d’exploitation
La puissance produite dépend de la hauteur de chute, du débit et du rendement global du système électromécanique. Le calcul suit la relation hydraulique classique : P = ρ × g × Q × H × η, intégrant rendement mécanique et rendement électrique.
La production annuelle dépend du nombre d’heures de fonctionnement et du profil. Les vis de par leur insensibilité aux déchets (grilles à pas écarté) et leurs courbe de rendement très plate que les débits soient très faible ou en conditions de forts débits avec remontée aval, a une efficacité énergétique finale annuelle très efficiente.
La simplicité mécanique, la continuité d’exploitation et la limitation des arrêts contribuent à un amortissement maîtrisé.
Facteurs influençant la rentabilité
- Stabilité du débit annuel
- Hauteur de chute exploitable
- Rendement mécanique et électrique
- Coût du génie civil
- Tarif d’injection réseau
- Disponibilité machine

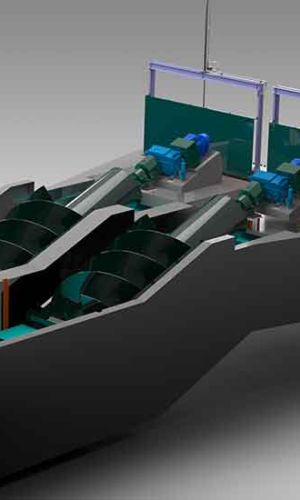

Robustesse mécanique et continuité d’exploitation
La rotation lente réduit fortement l’usure des paliers et des ensembles tournants. La vis tolère le passage de débris de taille modérée, limitant les arrêts liés à l’encrassement et réduisant les besoins en dégrillage fin.
L’absence de roue rapide immergée complexe simplifie les opérations de maintenance et sécurise l’exploitation en site isolé.
La conception peut intégrer palier mural étanche, dispositifs anti-crue et dimensionnement compatible niveaux Q100.
Éléments de fiabilité intégrés
- Rotation basse vitesse
- Usure mécanique limitée
- Conception tolérante aux débris
- Palier amont étanche (en option)
- Palier aval totalement écologique, sans consommation, ni rejet d’huile ou de graisse
- Adaptation aux crues
- Maintenance simplifiées

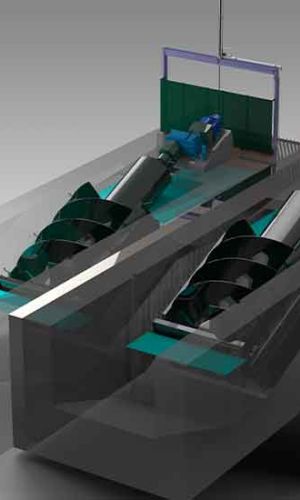

Intégration électromécanique et injection réseau
La vis est couplée à un alternateur synchrone ou asynchrone dimensionné selon la puissance installée et l’architecture retenue.
L’ensemble est intégré dans une architecture électrique BT / HTA avec protections adaptées à l’injection réseau. Le contrôle-commande assure régulation de débit, surveillance des niveaux et synchronisation avec le réseau public.
La supervision peut être assurée via le logiciel propriétaire ExH, permettant historisation, traçabilité et télégestion multi-sites.
Interfaces techniques
- Alternateur synchrone ou asynchrone
- Multiplicateur ou entraînement direct
- Armoire BT / HTA
- Système d’excitation
- Automate programmable industriel
- Supervision et télégestion ExH

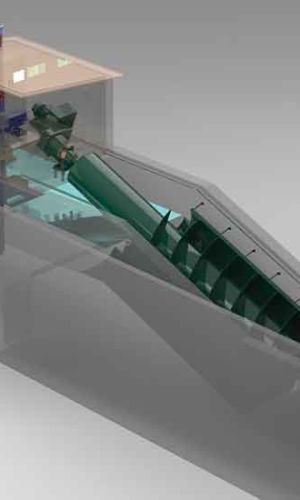

Installation, modernisation et maintenance
ER3I assure l’intégration mécanique, électrique et automatisme sur site, en coordination avec les équipes internes et le maître d’ouvrage. L’installation peut s’inscrire dans un projet de centrale complète ou dans le cadre d’un retrofit partiel.
La modernisation peut inclure remplacement d’une turbine existante par une vis, adaptation du génie civil et évolution de l’architecture BT / HTA. La maintenance préventive et corrective est réalisée par les équipes spécialisées ER3I, avec disponibilité des pièces critiques.
Contextes d’intervention
- Création de centrale basse chute
- Remplacement turbine existante
- Modernisation partielle
- Adaptation injection réseau
- Optimisation production
- Retrofit électromécanique
ER3I intervient sur l’ensemble du territoire français, sur des centrales hydroélectriques implantées en plaine, en montagne, sur canal et sait s’adapter à tout type d’environnement.
Les contraintes hydrauliques varient selon les sites : haute chute, basse chute, au fil de l’eau, débit régulé, débit réservé ou régime torrentiel. Le niveau d’exigence technique reste identique. Les équipes interviennent pour des projets complets ou pour des interventions ciblées sur un organe isolé.
