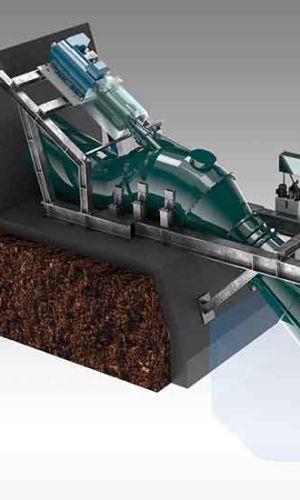

Conception électromécanique adaptée aux contraintes hydrauliques
La turbine THA est dimensionnée selon la hauteur de chute, le débit disponible et les contraintes d’implantation : chambre d’eau, conduite mécano-soudée ou installation en siphon
La conception vise à limiter les travaux de génie civil et à réduire le temps de montage tout en garantissant la robustesse mécanique. Les profils de pales et le pilotage sont optimisés pour maximiser le rendement hydraulique et limiter l’impact sonore. Le dimensionnement tient compte des interfaces mécaniques avec alternateur, multiplicateur ou entraînement direct afin d’assurer cohérence électromécanique.
La turbine THA est conçue pour obtenir le meilleur rendement énergétique et durer.
Paramètres de conception Kaplan
- Adaptation chambre d’eau ou conduite
- Transmission directe ou par multiplicateur
- Intégration variation de vitesse
- Optimisation des flux hydrauliques
- Réduction importante des coûts de génie civil
- Compatibilité alternateur synchrone ou asynchrone

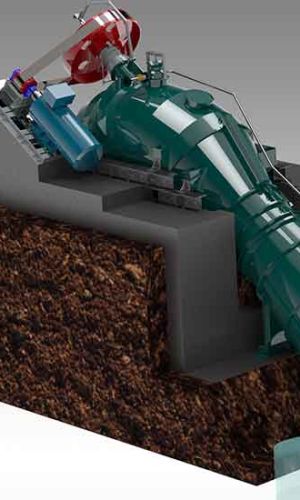

Performance énergétique et plage de fonctionnement étendue
La technologie Kaplan associée à la variation de vitesse permet de turbiner de 10 % à 100 % du débit nominal selon configuration.
Cette architecture garantit stabilité de production et maintien du rendement en charge partielle, y compris en régime transitoire. L’absence de roulement immergé et l’utilisation de pales en cupro-aluminium renforcent la fiabilité mécanique et réduisent les opérations de maintenance
Le dimensionnement prend en compte la stabilité d’injection réseau en cohérence avec l’architecture électrique BT / HTA de la centrale.
Caractéristiques de performance
- Turbinage dès faible débit
- Rendement optimisé en charge partielle
- Structure limitant les vibrations
- Conception favorisant maintenance
- Réduction impact sonore
- Durabilité des ensembles tournants

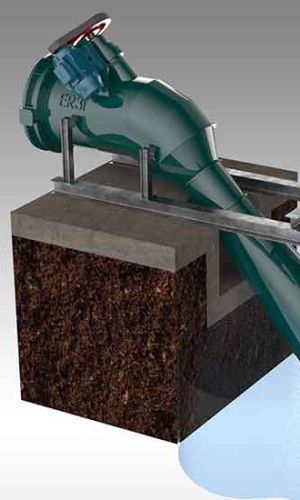

Gamme THA adaptée aux puissances et aux sites
La gamme THA se décline en trois configurations dimensionnées selon la hauteur de chute, débit admissible et puissance recherchée. Chaque version est conçue pour garantir cohérence entre hydraulique, alternateur et architecture électrique de la centrale.
Le choix de configuration dépend des contraintes de site, de la plage de fonctionnement attendue et des objectifs de rendement. L’intégration peut être réalisée sur projet neuf ou en remplacement d’une turbine existante.
Configurations disponibles
- THA-S – roue fixe avec variation de vitesse pour Moulins
- THA – pales mobiles avec variation de vitesse pour large plage de débit
- THA-H – version pour chutes supérieures à 5m
- Adaptation chambre d’eau, conduite ou siphon
- Compatibilité entraînement direct ou multiplicateur
- Optimisation injection réseau selon puissance installée

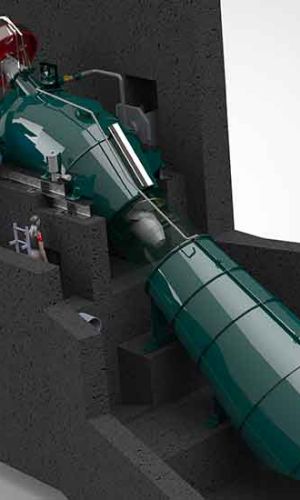

Intégration dans la centrale hydroélectrique
La turbine THA peut être intégrée dans un projet global de centrale hydroélectrique, ou pour turbiner un débit non exploité ou installée en remplacement d’un équipement existant.
Le dimensionnement est réalisé en cohérence avec l’architecture générale de l’installation existante. Nos équipements électriques et d’automatismes s’intègrent à toutes les installations existantes, pour un fonctionnement global optimisé Les équipes mécaniques et électriques d’ER3I assurent fabrication, installation et mise en service, garantissant continuité fonctionnelle.
Cette approche permet d’améliorer le rendement sans modification lourde des ouvrages hydrauliques lorsque cela est possible.
Configurations disponibles
- Création de centrale hydroélectrique
- Remplacement turbine existante
- Adjonction de turbine pour turbiner un débit d’armement, un débit réservé…
- Modernisation partielle
- Adaptation à nouvelle puissance
- Optimisation rendement énergétique
- Intégration à automatisme et supervision existants
ER3I intervient sur l’ensemble du territoire français, sur des centrales hydroélectriques implantées en plaine, en montagne, sur canal et sait s’adapter à tout type d’environnement.
Les contraintes hydrauliques varient selon les sites : haute chute, basse chute, au fil de l’eau, débit régulé, débit réservé ou régime torrentiel. Le niveau d’exigence technique reste identique. Les équipes interviennent pour des projets complets ou pour des interventions ciblées sur un organe isolé.
