L’ingénierie électrique structure la production et l’injection de l’énergie issue de la turbine (énergie mécanique) et de l’alternateur (énergie électrique) vers le réseau.
ER3I conçoit et dimensionne les architectures de puissance basse tension (BT), Haute tension (HTA) adaptées aux centrales hydroélectriques.
Ces interventions concernent aussi bien une centrale complète qu’un équipement spécifique Cellules HTA, transformateur, relais de protection.

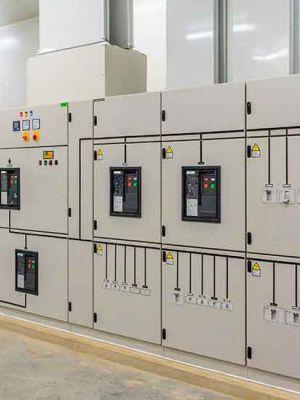

Conception des architectures électriques de puissance
L’architecture électrique d’une centrale hydroélectrique doit assurer le transport de l’énergie vers le réseau de distribution, sélectivité des protections, stabilité d’injection, réduction des pertes et continuité de service.
Nos ingénieurs définissent les schémas unifilaires, le régime de neutre, les protections et les interfaces de raccordement en cohérence avec la puissance installée et les exigences du gestionnaire de réseau.
Le dimensionnement tient compte des régimes transitoires liés aux variations hydrauliques et aux phases de démarrage ou d’arrêt de la turbine, mais aussi la prise en compte d’un dimensionnement des câbles permettant de limiter les pertes.
Éléments d’architecture électrique hydroélectrique
- Schémas unifilaires BT / HTA
- Dimensionnement des cellules HTA
- Choix du régime de neutre
- Coordination et sélectivité des protections
- Interface transformateur / réseau
- Intégration au poste de livraison

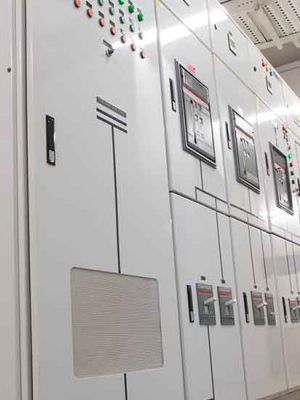

Protection, sélectivité et stabilité réseau
La protection électrique conditionne la sécurité des équipements électromécaniques et la conformité réglementaire.
ER3I dimensionne les protections pour prévenir courts-circuits, défauts d’isolement, surtensions ou désynchronisations. Nos équipes vérifient la cohérence entre alternateur, armoire d’excitation et protections réseau afin d’assurer une injection stable en BT / HTA.
Ces études peuvent être réalisées dans le cadre d’un projet global ou lors de la modernisation d’un dispositif existant.
Vérifications électriques réalisées
- Études des régimes de défaut
- Paramétrage des protections numériques
- Sélectivité amont / aval
- Vérification des séquences de synchronisation
- Analyse des surtensions transitoires
- Conformité aux exigences du gestionnaire de réseau
Conception et intégration des armoires électriques
L’ingénierie électrique se matérialise par la conception d’armoires de puissance, d’armoires d’excitation et de contrôle-commande adaptées aux contraintes hydroélectriques.
Les ingénieurs et techniciens ER3I définissent l’implantation des composants, le dimensionnement des jeux de barres et la ventilation afin d’assurer fiabilité et longévité en prenant en compte les données externes et températures liées à la localisation et périodes de production.
Ces équipements peuvent être conçus pour une centrale complète ou pour le remplacement ciblé d’une armoire existante.
Armoires électriques conçues pour centrales hydroélectriques
- Tableaux généraux basse tension (TGBT)
- Armoires BT de puissance (couplage-protection générateur
- Armoires d’excitation alternateur
- Armoires d’automatisme
- Interfaces avec supervision et télégestion
Modernisation électrique et évolution d’installation
De nombreuses centrales hydroélectriques nécessitent une évolution de leur architecture électrique pour améliorer la fiabilité et/ou augmenter la puissance installée.
ER3I intervient pour adapter les protections, remplacer des équipements obsolètes ou faire évoluer un poste BT / HTA existant. Cette modernisation peut concerner l’ensemble de l’installation ou un équipement précis, tout en garantissant la compatibilité avec la turbine et l’alternateur en place.
Interventions électriques ciblées
- Évolution de poste de livraison HTA
- Modernisation de protections HTA
- Mise en conformité injection réseau
- Adaptation d’architecture BT
- Remplacement d’armoire de puissance
- Intégration d’un nouvel alternateur

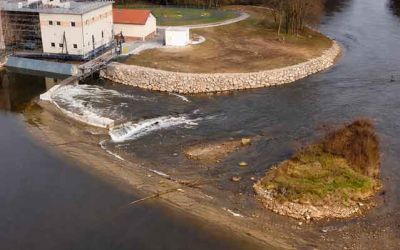

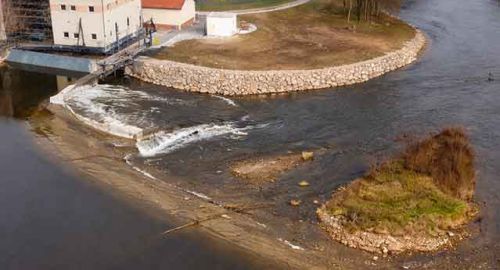

Les projets électriques ER3I sont réalisés sur des centrales de Haute ou Moyenne montagne, installations de plaine, ouvrages sur canaux ou sites industriels.
Chaque architecture est dimensionnée en fonction des contraintes hydrauliques locales et des exigences du réseau de distribution. Les équipes interviennent aussi bien sur des centrales de 25 kW que sur des installations de plusieurs mégawatts.
Types d’installations électriques traitées
